TRAPPOLE MAGNETICHE PER LA RIMOZIONE DEI CONTAMINANTI FERROSI

Vantaggi

• Preservano la purezza del prodotto rimuovendo le piccole particelle di incrostazioni magnetiche, ruggine e la contaminazione di ferro fine
• Proteggono i macchinari importanti e costosi
• Eliminano il tempo di fermata degli impianti.

Caratteristiche

• Disponibili con elementi magnetici in Ferrite e alle Terre Rare Megastrength ed Xtreme™
• Struttura del corpo della trappola magnetica di qualità elevata
• Modelli con finitura igienico – sanitaria
• Disponibili con struttura a pulizia semplice “Easy Clean”
• Dimensioni delle tubazioni a partire da 50 mm
• Modelli con camicia impermeabile all'acqua
• Ottima protezione per le separazioni magnetiche ad umido, grazie all’impiego dei migliori materiali per la fabbricazione del corpo della trappola magnetica e dei tubi magnetici
• Tutti i modelli sono dotati di pozzetto di raccolta per trattenere le parti non magnetiche di dimensioni maggiori che si depositano nel fondo del corpo

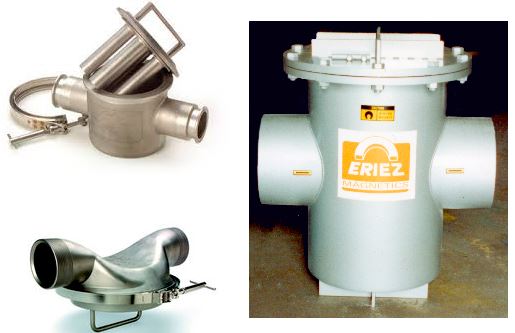

Gamma del Modello ‘B’
Configurazione standard
Per tubazioni da 50 mm a 100 mm. Disponibile con elementi magnetici in Ferrite e alle Terre Rare Megastrength ed Xtreme™ . L’elemento magnetico è montato nel corpo in acciaio inox AISI 316 in modo tale da garantire che i tutti i prodotti che attraversano le trappole incontrino il campo magnetico. L'intensità e la struttura del circuito magnetico garantiscono che tutti gli elementi contaminanti raccolti siano trattenuti nel lato a valle dei tubi, impedendo che le particelle vengano trascinate via dal flusso stesso del prodotto. La configurazione del corpo della trappola tende a diffondere il materiale in modo uniforme intorno all'elemento magnetico, senza restringere il flusso di materiale. I modelli standard hanno pressioni di esercizio fino a 10 bar (150 p.s.i.), sono disponibili modelli superiori a richiesta. La caduta di pressione all'interno del corpo è equivalente a una curvatura a 90º. Tutti i modelli di varie dimensioni sono provvisti di estremità filettate B.S.P. come dotazione standard oppure con flange o filettature speciali disponibili su richiesta.

Modello ‘T’ Range

Per tubazioni da 150 mm a 450 mm. Queste unità ad alta capacità riducono i danni e gli interventi di manutenzione a filtri, pompe e altri macchinari di processo che trattano materiali liquidi. La struttura robusta e saldata del tubo e la piastra rinforzata sopportano pressioni di esercizio fino a 5,3 bar (75 p.s.i.). Il corpo standard è costruito in acciaio dolce ed è dotato di estremità flangiate e di un tappo di drenaggio per la rimozione delle particelle non magnetiche trattenute. L'elemento è provvisto di alette di guida e barre posizionate nel corpo per il posizionamento corretto, mentre un'area non magnetica alla base di ogni tubo agevola la pulizia. A differenza del modello ‘B’, che può essere installato in qualunque senso, il modello ‘T’ è concepito soprattutto per installazioni verticali. Per applicazioni speciali o angolate contattare l’ufficio tecnico della Eriez.
